1、一般屬性

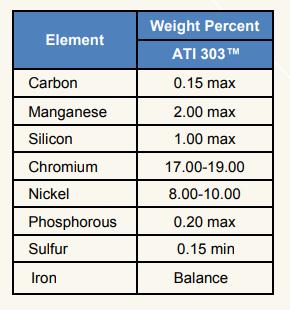

ATI303合金是一種自由加工不銹鋼，專為改進(jìn)鈑金加工能力而設(shè)計(jì)。它是一種非磁性不銹鋼，通過熱處理后不能硬化，成份包含18%鉻-8%鎳，添加硫以增強(qiáng)可加工特性，盡可能保持低硫級(jí)良好的機(jī)械和耐腐蝕性能。

2、耐腐蝕性

對(duì)于干燥條件，在大多數(shù)輕度腐蝕性環(huán)境中，鈑金加工等級(jí)的性能與其未修改類型相似。如果涉及潮濕的環(huán)境，一些免費(fèi)加工等級(jí)可能傾向于形成銹膜。在某些惡劣的環(huán)境中，由于自由加工添加，它們可能會(huì)表現(xiàn)出一些增加的腐蝕。

由于與未修飾的基本不銹鋼相比，自由加工等級(jí)的耐腐蝕性略有降低，因此使用硝酸溶液進(jìn)行最終處理時(shí)，明亮的加工部件可能容易受到表面鈍化或蝕刻的影響。建議謹(jǐn)慎使用這種治療方法。對(duì)于輕度作用，在120至140°F（49-60°C）的短時(shí)間內(nèi)，含有少量硝酸的混合物，加上抑制劑，是允許的。

3、氧化性

ATI303合金在高達(dá)1700°F（927°C）的溫度下具有良好的氧化性。在極端氧化的大氣中，可能會(huì)遇到不規(guī)則的縮放，尤其是在1400°F（760°C）以上。所有不銹鋼的鈑金加工氧化率都受到環(huán)境、加熱和冷卻周期的影響。
