鋁和鋁合金是鈑金加工的常用材料，其具有良好的導(dǎo)電、導(dǎo)熱性、塑型高，適用于制造各種零配件，為了提高強度，還會在純鋁中加入銅、鎂、猛等合金元素，形成鋁合金，使各項加工屬性都有所提升。

（1）鋁及鋁合金牌號表示方法

鋁及鋁合金采用四位數(shù)字體系牌號和四位字符體系牌號兩種牌號表示。鋁及鋁合金的組別與牌號系列見表1-7。

（2）變形鋁及鋁合金新舊牌號對照

由于歷史的原因，變形鋁及鋁合金的牌號在鈑金加工中還常常沿用舊牌號。鋁及其合金的產(chǎn)品舊牌號是以代號字頭或元素符號后的成分?jǐn)?shù)字，或者順序號結(jié)合產(chǎn)品類別或組別名稱表示，其中：

1）產(chǎn)品代號用漢語拼音字母、化學(xué)元素符號及阿拉伯?dāng)?shù)字相結(jié)合的方法表示，如鋁用L表示，硬鋁用LY表示，防銹鋁用LF表示。

2）產(chǎn)品的狀態(tài)、加工方法和特性的代號用漢語拼音字母表示，如熱加工用R表示，退火狀態(tài)用M表示，特硬用T表示，硬用Y表示，其中3/4硬用Y1表示，1/2硬用Y2表示，1/3硬用Y3表示，1/4硬用Y4表示。

我國工業(yè)純鋁牌號依據(jù)雜質(zhì)限量進(jìn)行編制，如L1、L2、L3等，L是“鋁”字漢語拼音字首，其后附數(shù)字順序越大，純度越低。而高純鋁牌號L01～L04，鋁的質(zhì)量分?jǐn)?shù)在99.93%以上，其后附數(shù)字順序越大，純度則越高，如L04鋁的質(zhì)量分?jǐn)?shù)不小于99.996%。

鋁合金按其成分和工藝特點可分為變形鋁合金與鑄造鋁合金兩大類。我國用于鈑金生產(chǎn)的變形鋁合金，按其主要性能特點分為硬鋁、防銹鋁、超硬鋁及鍛鋁等。

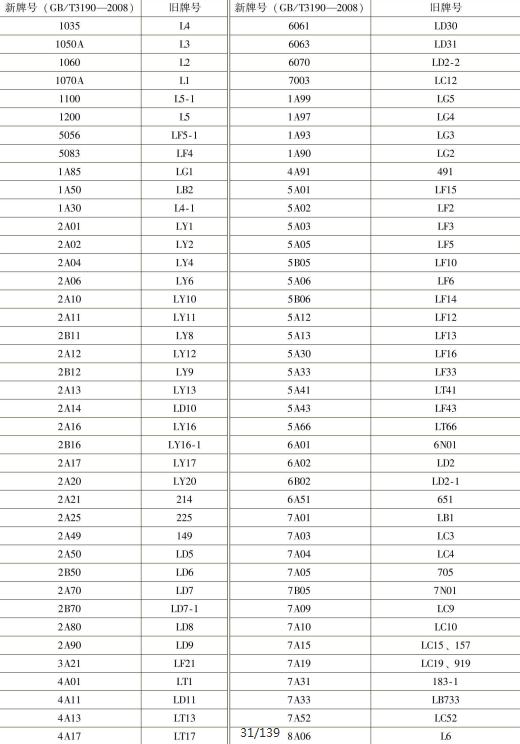

表1-8給出了變形鋁及鋁合金新舊牌號的對照。

（3）常用的鋁及鋁合金的鈑金加工力學(xué)性能、主要特性與應(yīng)用

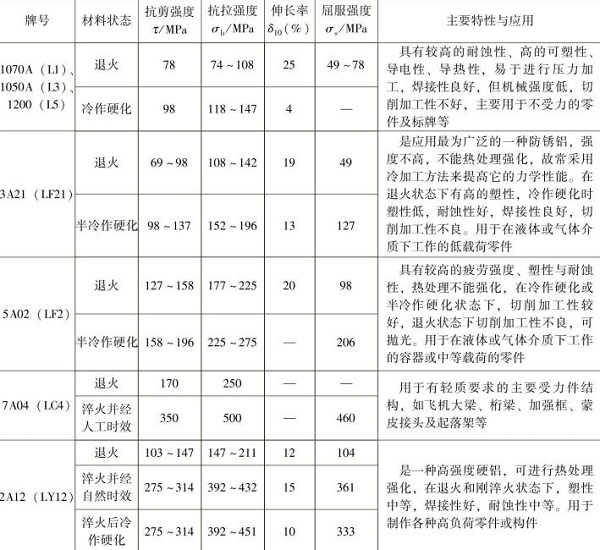

表1-9給出了常用的鋁及鋁合金的力學(xué)性能、主要特性與應(yīng)用。
