鈑金平面構件和曲面構件的計算法展開，是通過計算解析表達式來代替作圖法展開和放樣的過程。一般需先計算出展開圖中的點坐標值、線段和曲線實際長度，再由計算結果繪出圖形，或由計算機直接繪出圖形。計算法展開的優點是展開精度高，便于應用計算機繪圖，并可避免展開大件時，受到場地對放樣作業的限制。

一、鈑金平面構件計算展開

平板構件的各表面均是平面，過渡接頭的表面多由不同的平面和曲面混合而成，二者一般均用三角線法展開，需要計算出各三角形表面的三邊長度，即平面構件各條線段的長度，繼而畫出展開圖。

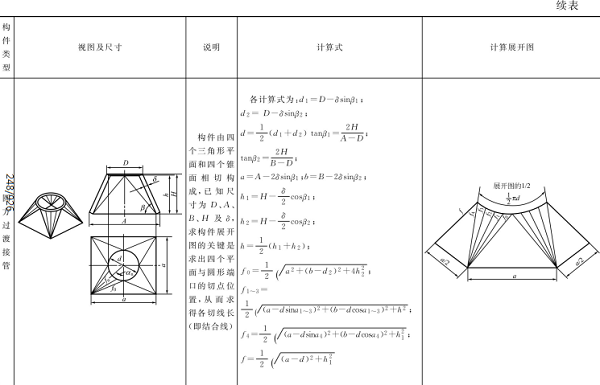

平面構件計算展開示例見表2-6。

二、鈑金曲面構件計算展開

柱面構件的展開放樣是采用解析計算式代替平行線法，通常先推導出柱面上結合線的展開曲線方程式，或計算出展開曲線上若干點的坐標值，得出點的運動軌跡，從而求得柱面的展開圖。

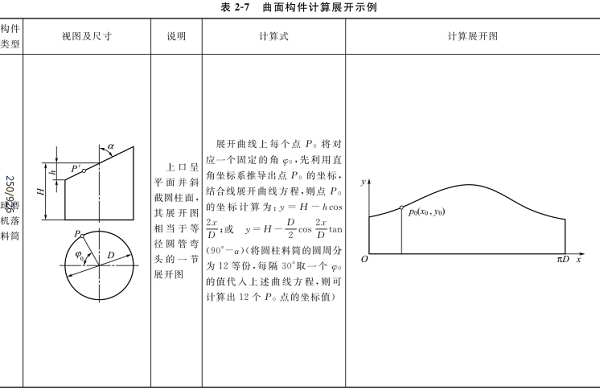

曲面構件的計算展開示例見表2-7。
