工程制圖基礎知識是現代鈑金加工工藝的基礎，學習行業制圖標準及其有關知識，培養繪制和閱讀鈑金工程圖樣，是誠瑞豐鈑金工程師的一項基本能力。

(一)     圖紙幅面及格式

圖紙幅面及格式如下表所示

1、圖紙幅面

圖紙是繪圖的載體，標準的圖紙幅面共有五種，分別為A0\A1\A2\A3\A4。

2、圖框格式

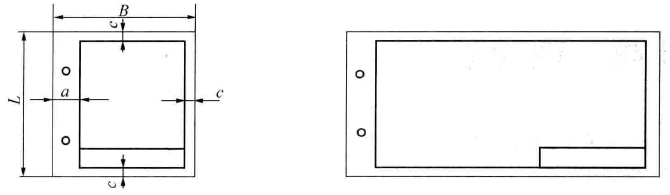

在圖紙上用粗實線畫出的線框，對于需要裝訂的圖紙，其圖框尺寸通常為a=25mm,c=5mm或10mm。

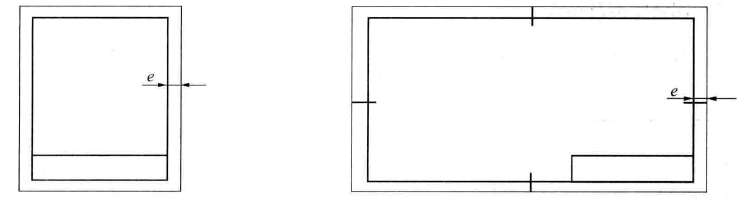

若圖紙不留裝訂變，則e=20或10mm,如下圖

(二)     鈑金加工工藝圖紙的標題欄

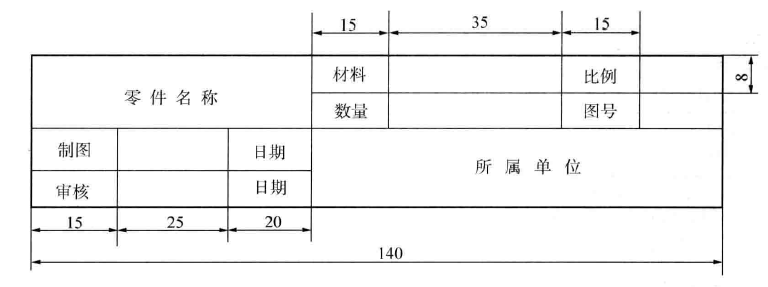

標題欄位于每張圖紙右下角的圖框，與看圖方向一致。標題欄外框線一律用粗實線繪制，右邊和底邊與圖框線重合，內部分割線用細實線繪制，如下圖。

(三)     鈑金圖紙上的字體

字號：國標中以字體高度海標字體的號，如字高系列1.8,2.5,3.5,5,7,10,14,20（mm）等。

字體：圖樣上的漢字應寫成仿宋體，并采用國家正式公布推行的簡化字。漢字的高度h應不小于3.5mm，字體的寬度約等于字體高度的2/3.

要求：字體工整、筆畫清楚、間隔均勻、排列整齊。

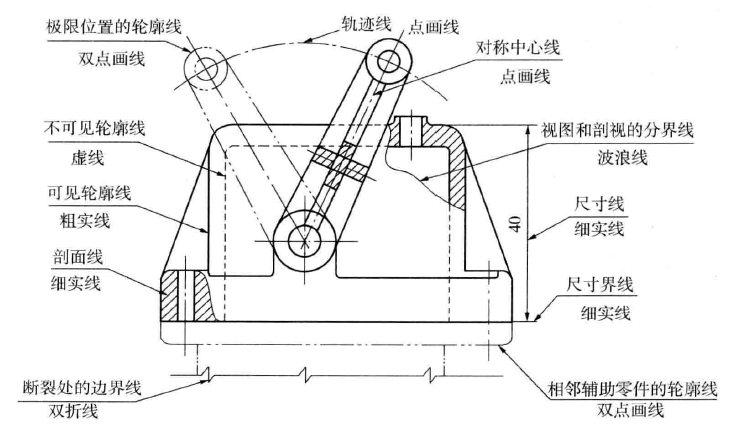

以上就是鈑金加工工藝的圖紙基礎知識，圖紙的制作注重對細節的把控，尤其是對精度要求很高的鈑金件，一張優質的圖紙能帶來更好的加工效果。更多詳情歡迎聯系誠瑞豐科技股份有限公司。
